A Facecontrol Automação e Robótica é especialista na FABRICAÇÃO de Bancadas de Testes Hidráulicas e Pneumáticas. Em parceria com a Hidroação / Controltech, a Facecontrol projeta e fabrica bancadas especiais com objetivo de assegurar a melhoria do processo do cliente e garantir a qualidade do produto que será testado, além de estar de acordo as normas de segurança vigentes.

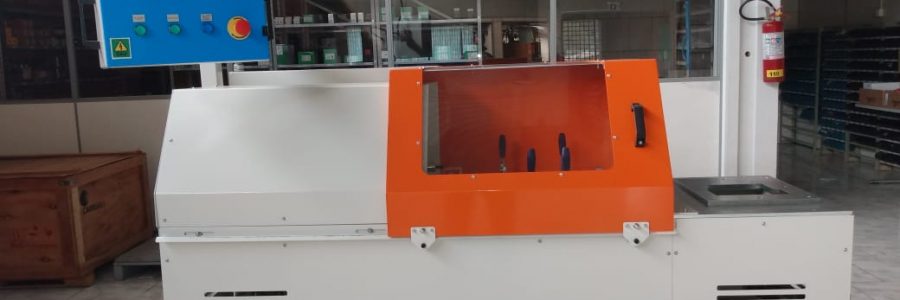

A bancada de testes de caixas de redução foi desenvolvida com intuito de atestar a qualidade de produtos aplicados na linha agrícola após o processo de montagem final, sendo por meio de três diferentes testes (estanqueidade, rotação de engrenagens para ambos os lados e verificação da relação de redução). O projeto também possui um sistema poka-yoke para posicionamento/fixação da peça e um marcador automático de peças aprovadas.

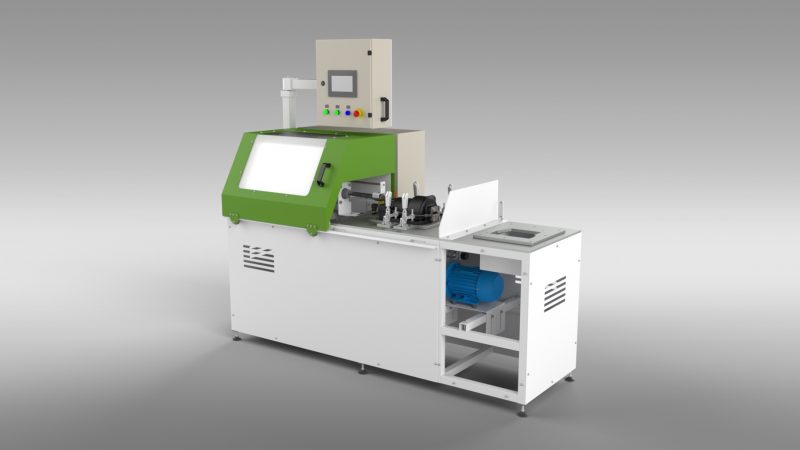

   Abaixo, confira o modelo mecânico da bancada:



   Características técnicas:

• Sistema mecânico poka-yoke e grampos de fixação;
• Análise de vazamentos por perda de pressão;
• Monitoramento por transdutor de pressão;
• Rotação de engrenagens do produto por meio sistema motorizado;
• Testes de rotação para ambos os lados, controlados por inversor de frequência;
• Encoder rotativo e sensor a laser para verificação das relações de entrada e saída;

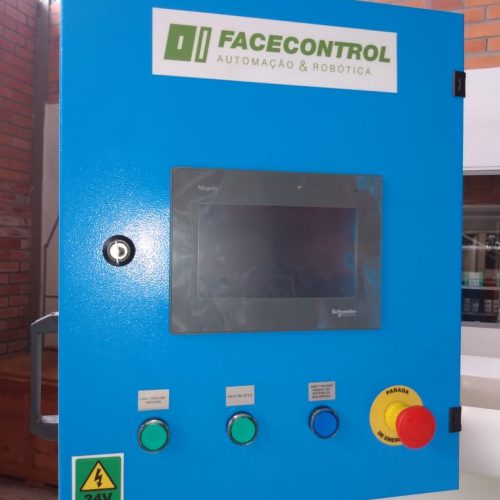

• Visualização em tempo real de dados através de IHM (interface homem-máquina);
• Sistema de segurança elétrico;
• Sistema de segurança pneumático (pela Hidroação / Controltech);
• Tensão de alimentação em 220/380V e comandos em 24V.



   Benefícios do produto:

• Estrutura compacta;
• Diferentes testes em um único local;
• Seleção e visualização de dados dos testes na IHM (interface homem-máquina) instalada;
• Sistema de grampos para fixação rápida da peça;
• Troca rápida de engrenagens do tanque;

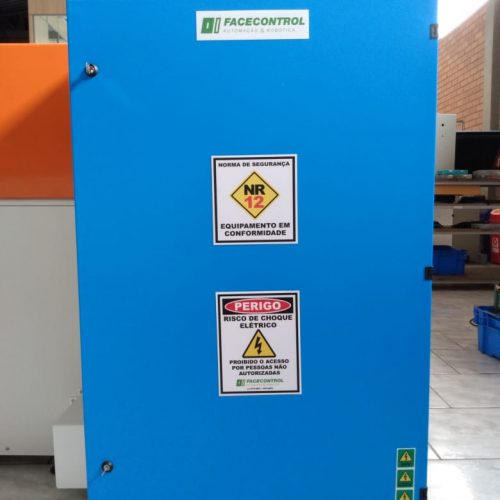

• Atende à Norma Regulamentadora nº 12 (NR – 12).

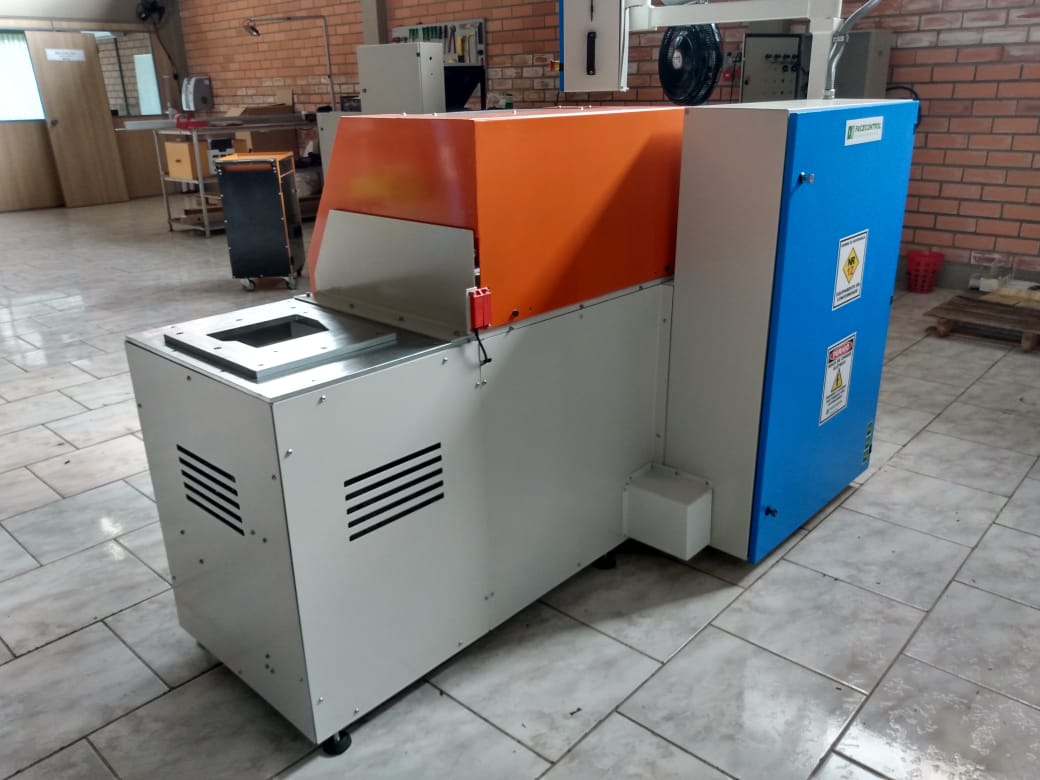

   Abaixo, confira algumas fotos da bancada:



Tem necessidade de uma bancada que realize o teste acima mencionado? Ou precisa de um teste específico? A Facecontrol Automação e Robótica é especialista em fabricação de bancadas de testes, então entre em contato e solicite um orçamento da bancada que necessita.



CLIQUE PARA VISUALIZAR A APRESENTAÇÃO:





A Facecontrol Automação e Robótica é especialista na FABRICAÇÃO de Bancadas de Testes Hidráulicas e Pneumáticas. Em parceria com a Hidroação / Controltech, a Facecontrol projeta e fabrica bancadas especiais com objetivo de assegurar a melhoria do processo do cliente e garantir a qualidade do produto que será testado, além de estar de acordo as normas de segurança vigentes.

A bancada de testes foi o projeto elaborado para testar os diferentes tipos de cilindros. A máquina dispõe de dois “berços” para alocação dos itens a serem testados, além de dois prismas móveis manuais para ajuste de posição e comporta cilindros hidráulicos.

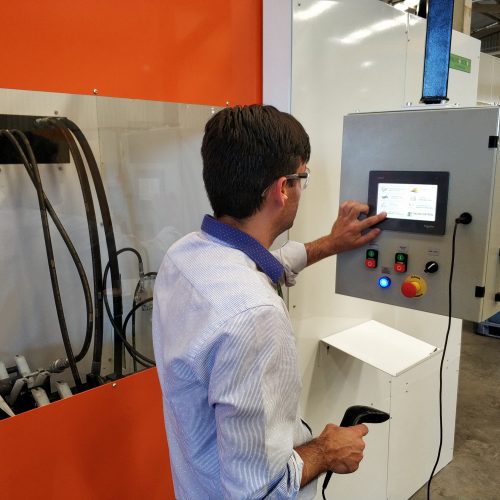

As operações realizadas pela máquina são: ciclagem automática do cilindro, teste de pressão até 450 bar, testes de vazamento interno, registro de dados dos testes, como o responsável pela execução da tarefa, data e hora, quais foram os modelos testados e os resultados, número da ordem de produção, dentre outros. As receitas podem ser encontradas através de um leitor de códigos de barra e visualizadas na IHM (interface homem-máquina) existente no painel de operação.



   Abaixo, confira o modelo mecânico da bancada:



   Características técnicas:

• Pressão mínima de teste de 50 bar;
• Pressão máxima de teste de 450 bar;
• Enclausuramento com três portas de acesso a área de teste e uma porta de manutenção;
• Possui dispositivo e “berço” para teste de dois cilindros especiais;
• Visualização em tempo real de dados através de IHM (interface homem-máquina);
• Sistema de segurança elétrico;
• Sistema de segurança hidráulico e pneumático (pela Hidroação / Controltech);
• Sistema de controle do nível de contaminação de óleo hidráulico com contador de partículas (pela Hidroação / Controltech);
• Tensão de alimentação em 220/380V e comandos em 24V.



   Benefícios do produto:

• Estrutura comporta dois cilindros hidráulicos simultaneamente;
• Diferentes testes em um único local;
• Leitura de ordens de operação por códigos de barras;
• Os dados dos testes podem ser exportados em planilhas Excel;
• Seleção e visualização de dados dos testes na IHM (interface homem-máquina) instalada;
• Atende à Norma Regulamentadora nº 12 (NR – 12).

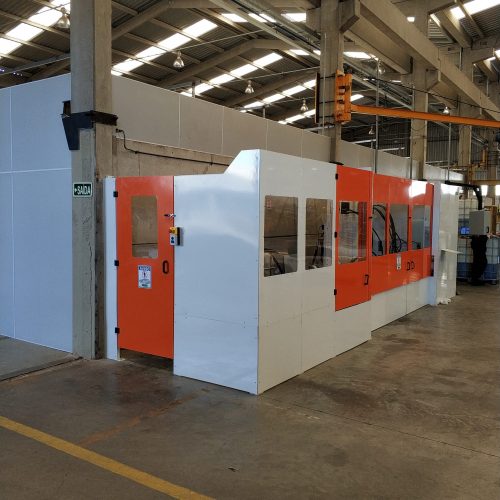

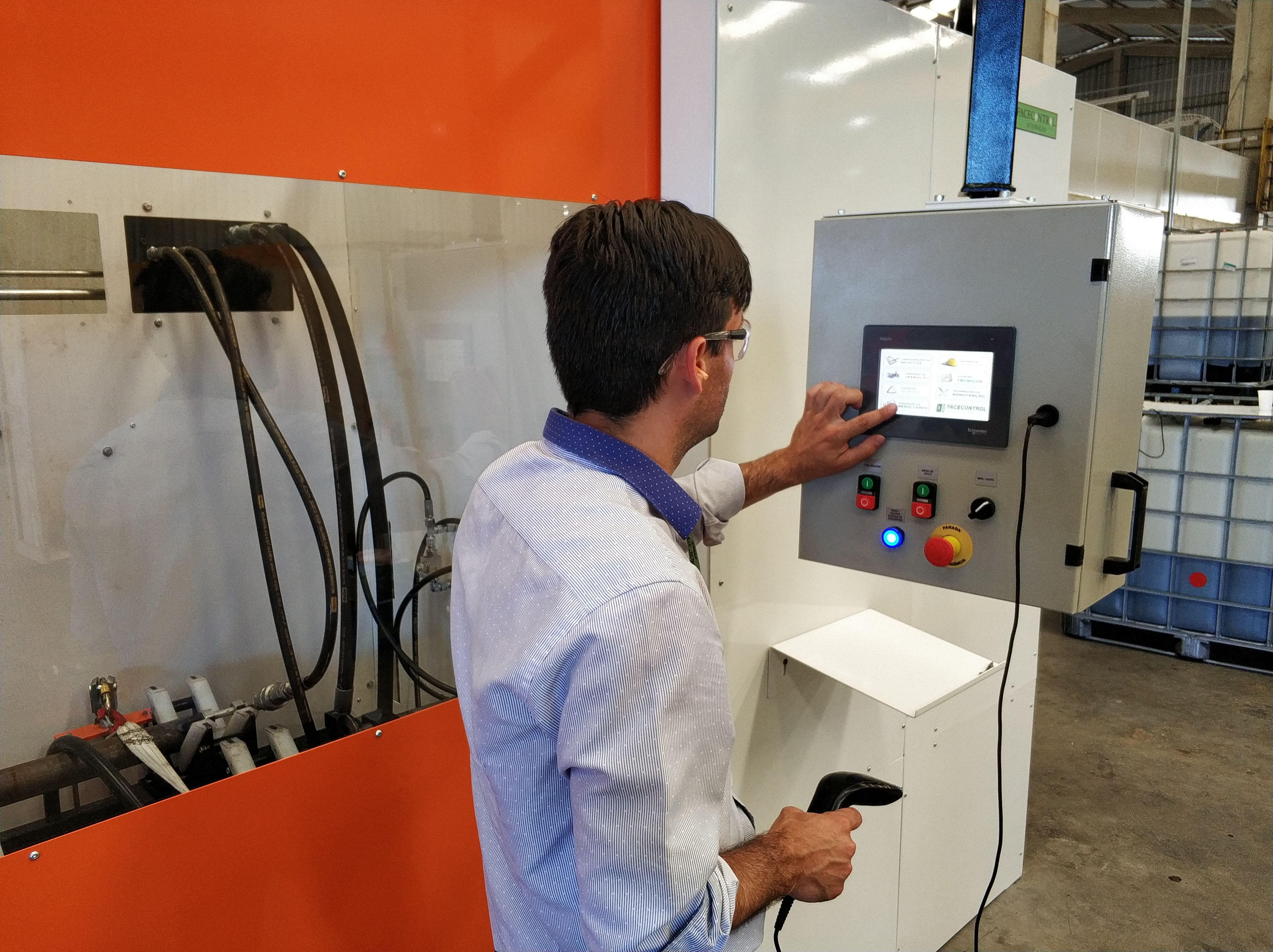

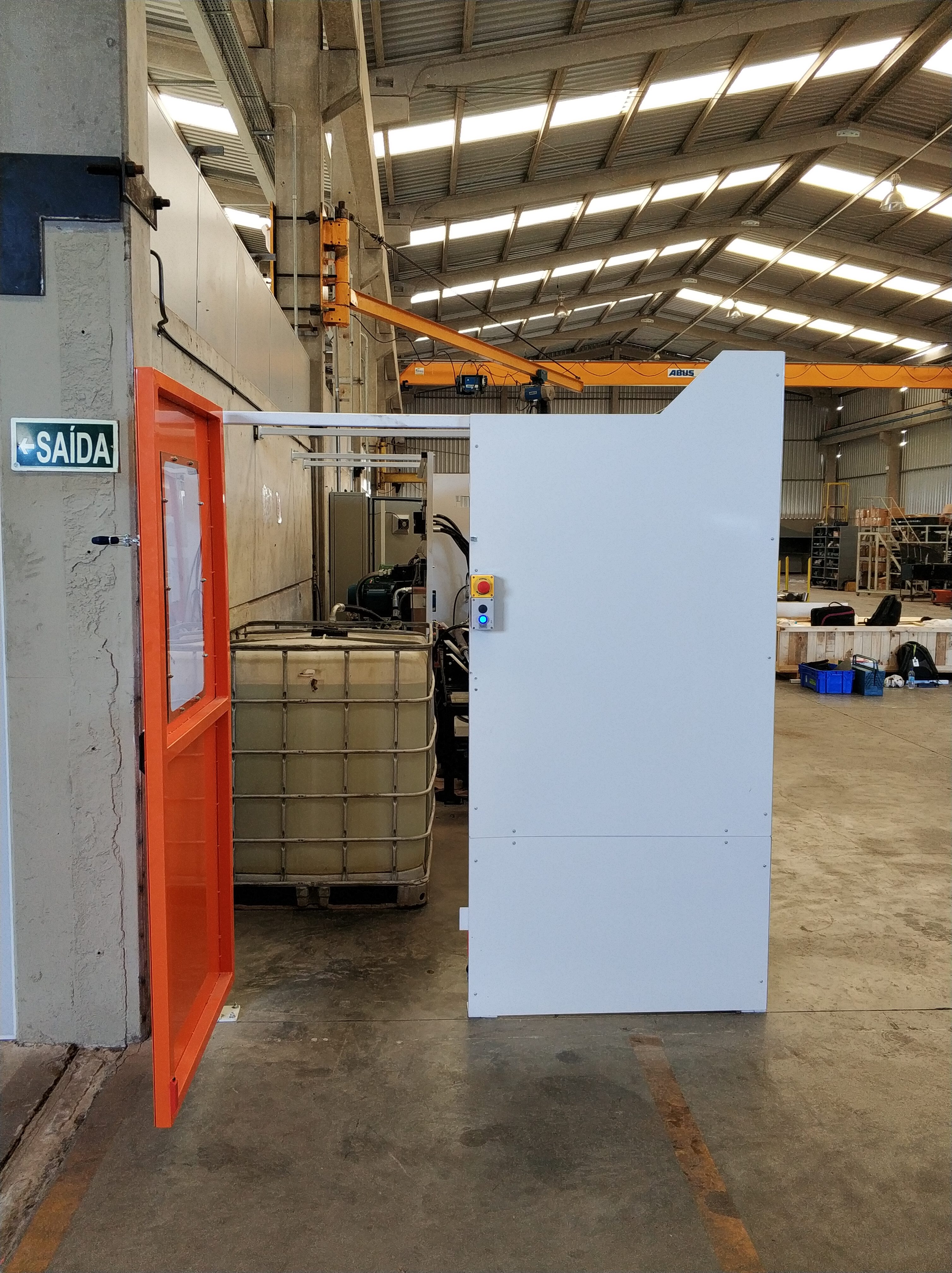

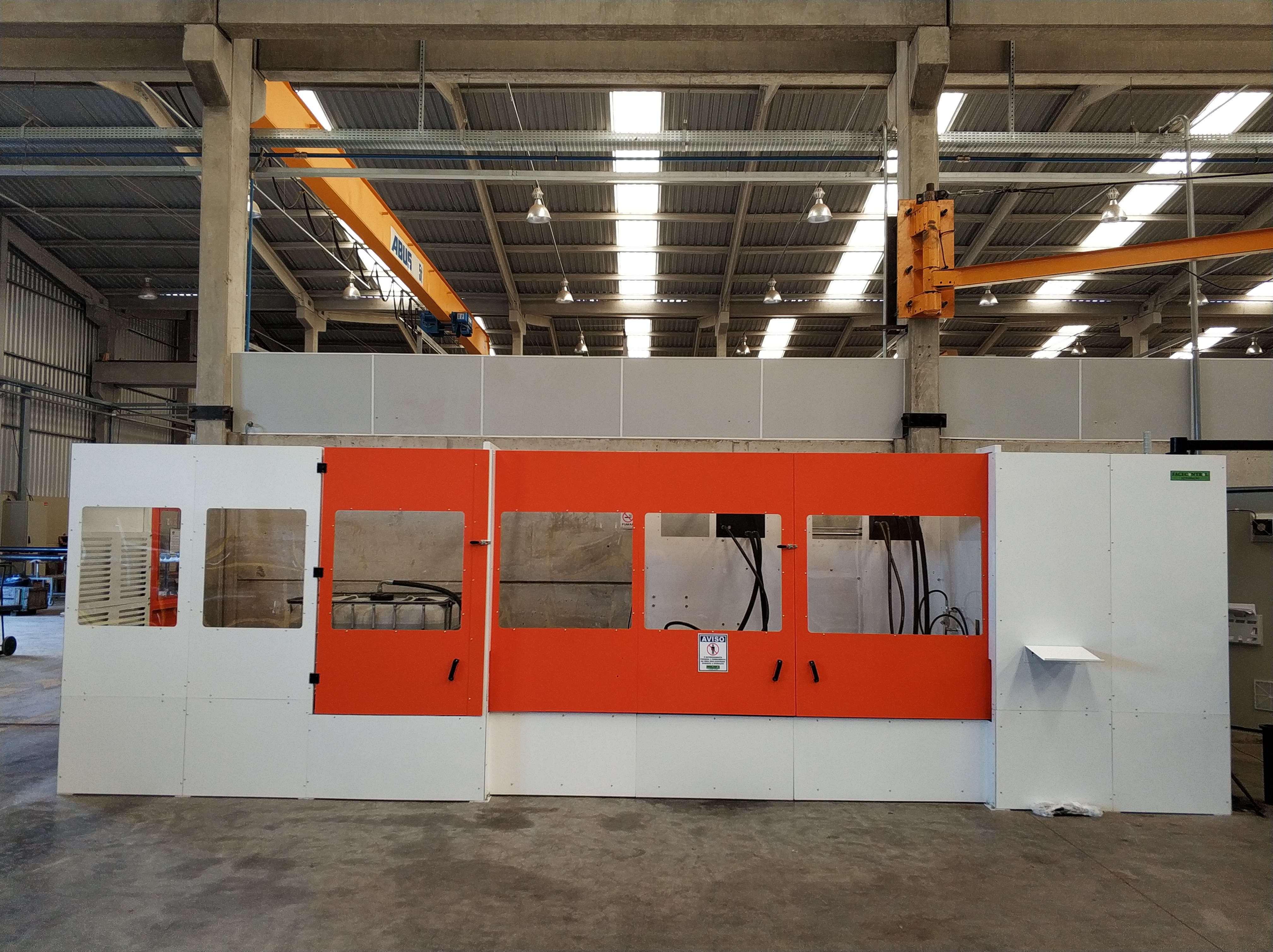

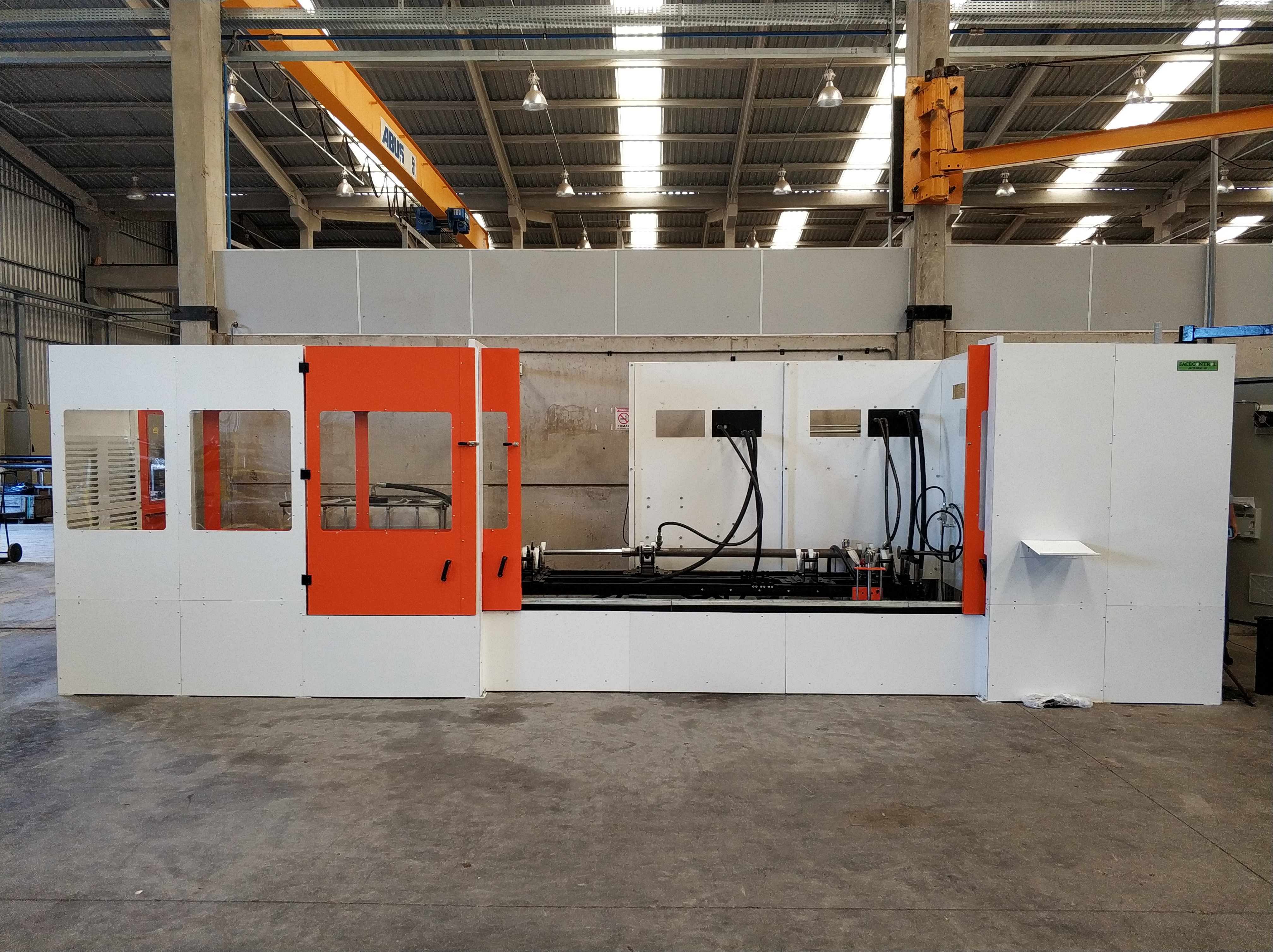

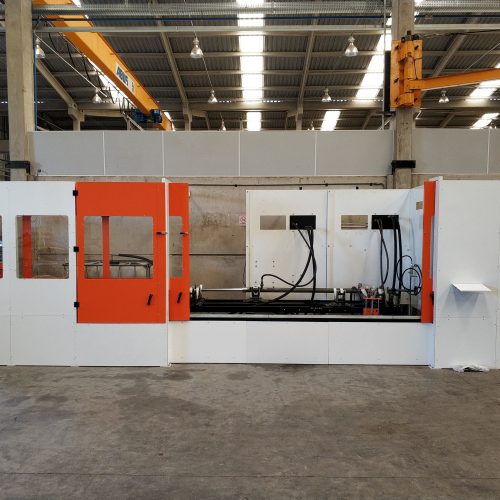

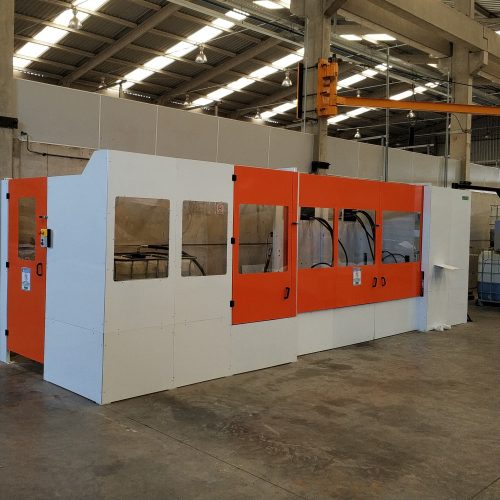

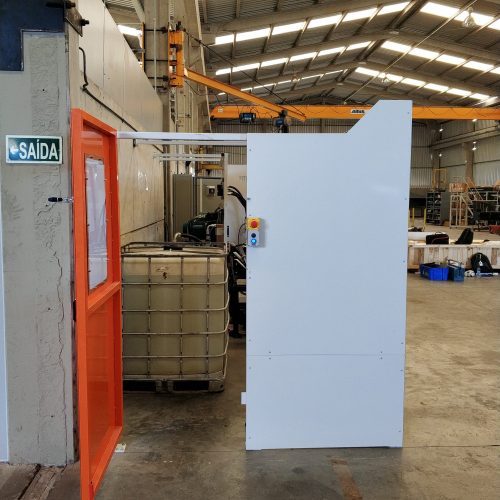

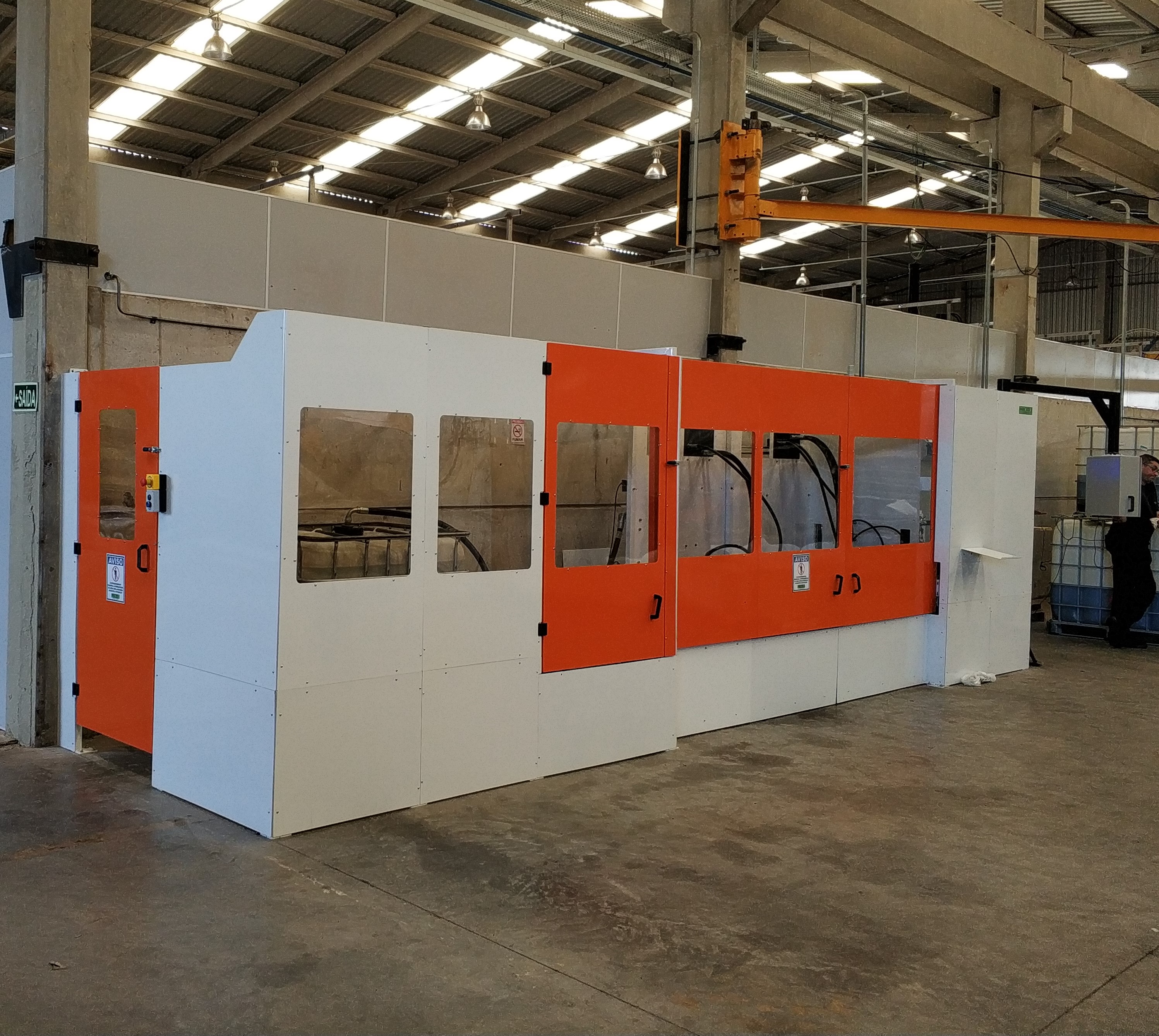

   Abaixo, confira algumas fotos da bancada:



Tem necessidade de uma bancada que realize o teste acima mencionado? Ou precisa de um teste específico? A Facecontrol Automação e Robótica é especialista em fabricação de bancadas de testes, então entre em contato e solicite um orçamento da bancada que necessita.









A Facecontrol Automação e Robótica é especialista na FABRICAÇÃO de Bancadas de Testes Hidráulicas e Pneumáticas. Em parceria com a Hidroação / Controltech, a Facecontrol projeta e fabrica bancadas especiais com objetivo de assegurar a melhoria do processo do cliente e garantir a qualidade do produto que será testado, além de estar de acordo as normas de segurança vigentes.

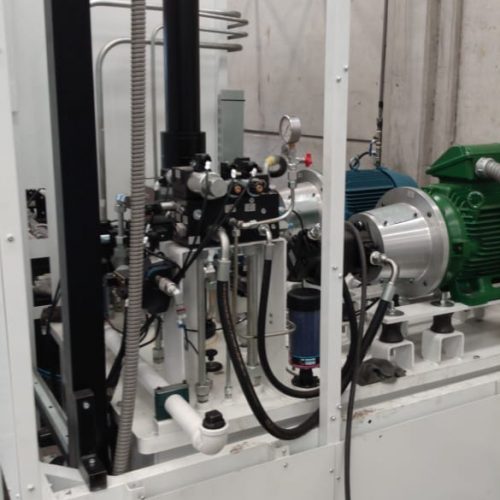

A bancada de testes de bombas hidráulicas automatizada e adequada pela Facecontrol Automação e Robótica realiza testes para verificar a qualidade de bombas hidráulicas. Todos os dados são apresentados em uma IHM  e podem ser exportados para um pendrive.



    Abaixo, confira o modelo mecânico da bancada:



   Características técnicas:

• Pressão máxima de trabalho 200 BAR.
• Tensão de alimentação 380V comando 24Vcc.
• Corrente de consumo 250A.
• Comando através de Interface (IHM) intuitiva.
• Armazenamento de resultados.
• Sistema de segurança adequado a NR10, NR12 e demais normas relacionadas.



   Benefícios do produto:

• Unidade hidráulica automatizada.
• Armazenamento e exportação de planilha de dados.
• Diferentes teste automáticos selecionáveis via receitas.
• Diagnóstico de funcionamento dos dispositivos através da IHM.

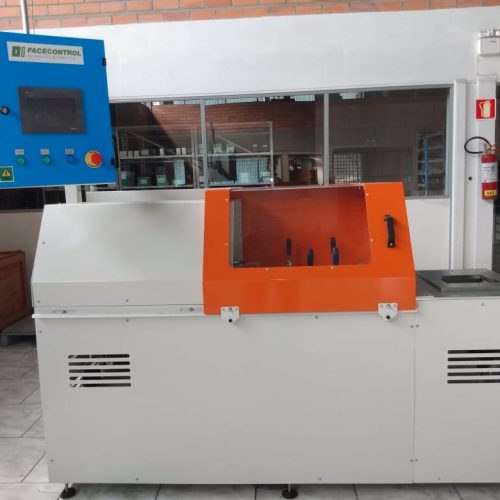

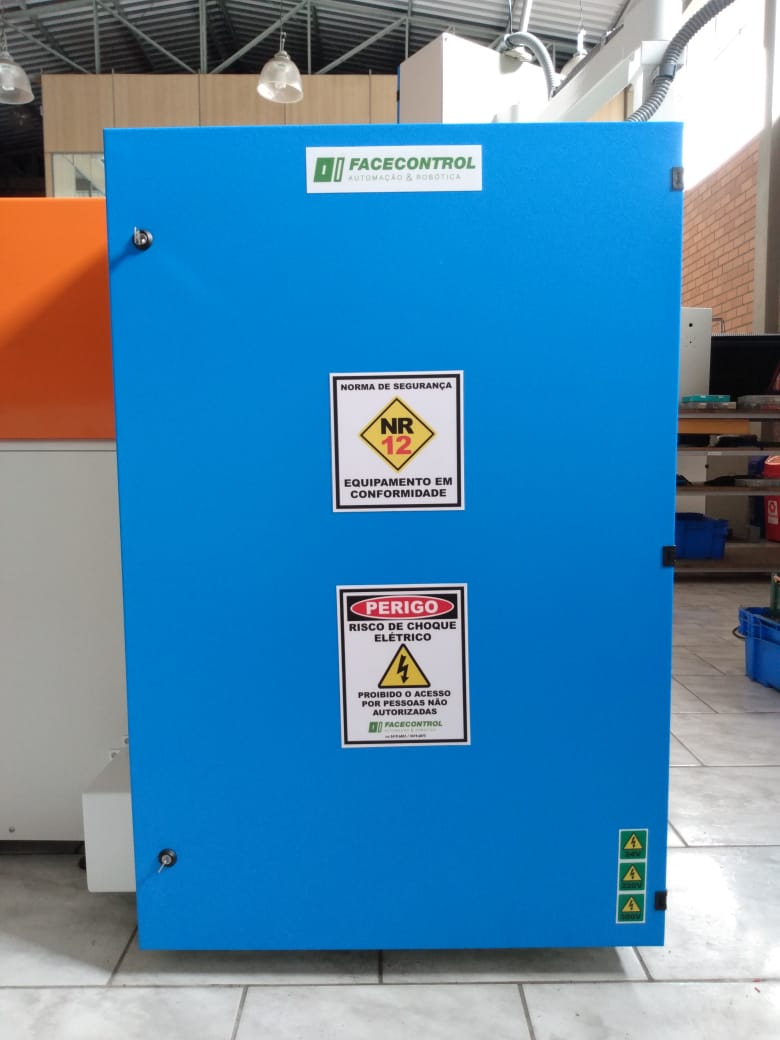

   Abaixo, confira algumas fotos da bancada:



Tem necessidade de uma bancada que realize o teste acima mencionado? Ou precisa de um teste específico? A Facecontrol Automação e Robótica é especialista em fabricação de bancadas de testes, então entre em contato e solicite um orçamento da bancada que necessita.
