Bancada de Testes de Estanqueidade

Bancada de Testes de Estanqueidade





Facecontrol Automação e Robótica é especialista na FABRICAÇÃO de Bancadas de Testes Hidráulicas e Pneumáticas. Em parceria com a Hidroação / Controltech, a Facecontrol projeta e fabrica bancadas especiais com objetivo de assegurar a melhoria do processo do cliente e garantir a qualidade do produto que será testado, além de estar de acordo as normas de segurança vigentes.

O teste de estanqueidade é importante para a análise de possíveis vazamentos de ar em peças, provenientes de falhas de produção e montagem, componentes quebrados/trincados, dentre outros. Para isso, o dimensionamento de vedações em pontos específicos do projeto é essencial para o resultado preciso do teste.

A bancada de testes de estanqueidade é capaz de verificar microvazamentos existentes em uma determinada peça da linha automobilística e separá-la quando boa ou defeituosa, por meio de um sistema automatizado de posicionamento. O equipamento possui um sistema poka-yoke para posicionamento/fixação da peça e dois compartimentos, sendo para peças aprovadas e reprovadas.



     Abaixo, confira o modelo mecânico da bancada:



   Características técnicas:

  • Sistema mecânico poka-yoke.
  • Sistema automatizado de posicionamento realizado por três cilindros pneumáticos;
  • Testes de estanqueidade por equipamento – TEX;
  • Capacidade para dois testes em paralelo com possibilidade de expansão para três;
  • Bloqueio da máquina quando as peças defeituosas chegam a um número X (pré-estabelecido);

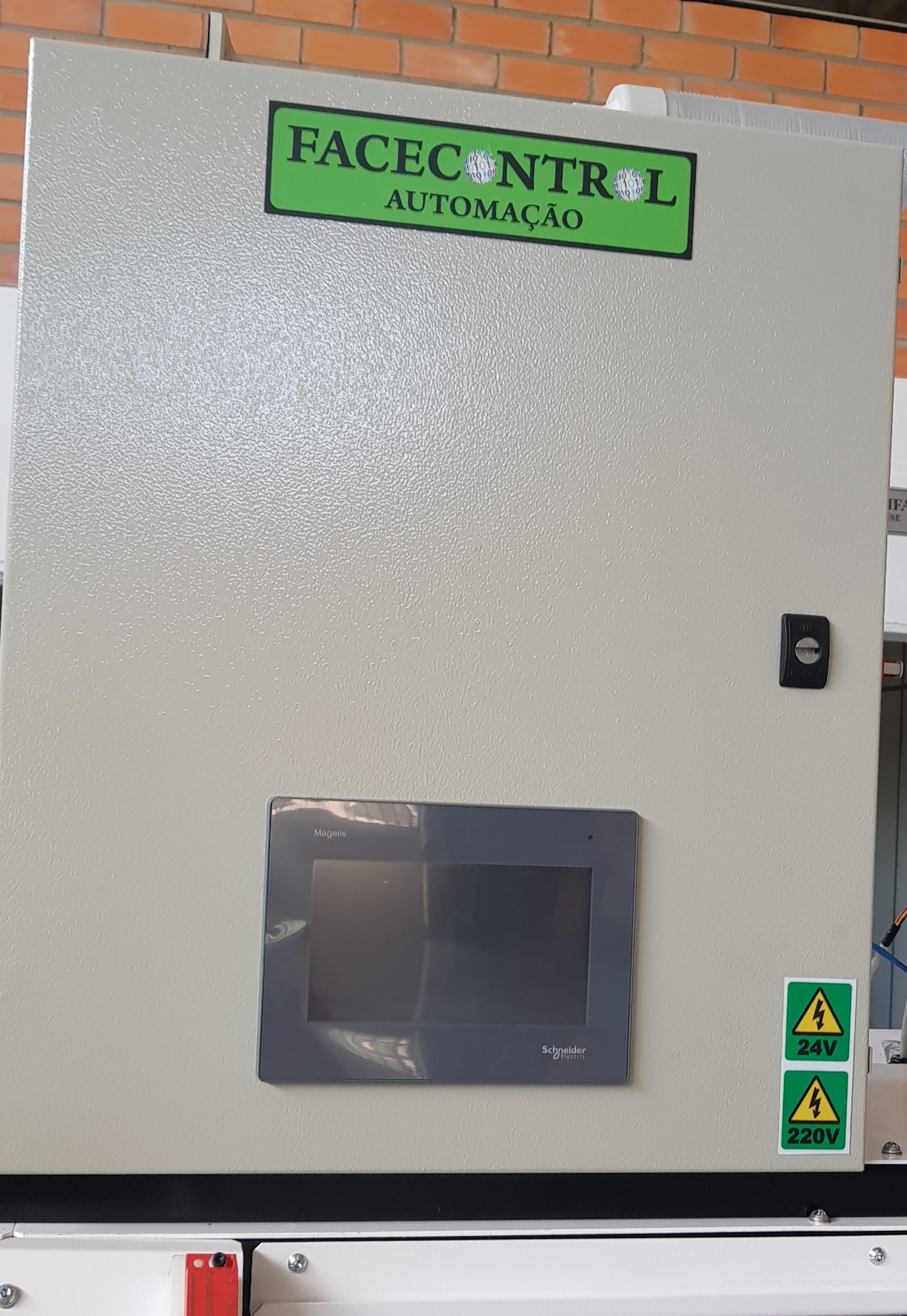

  • Visualização em tempo real de dados através de IHM (interface homem-máquina);
  • Sistema de segurança elétrico;
  • Sistema de segurança pneumático (pela Hidroação / Controltech);
  • Tensão de alimentação em 220/380V e comandos em 24V.



   Benefícios do produto:

  • Operador necessita realizar poucas operações, sendo colocar a peça na posição de teste e retirá-la no magazine de peças aprovadas;
  • Os dados dos testes podem ser exportados em planilhas Excel;
  • Seleção e visualização de dados dos testes na IHM (interface homem-máquina) instalada;
  • Atende à Norma Regulamentadora nº 12 (NR – 12).

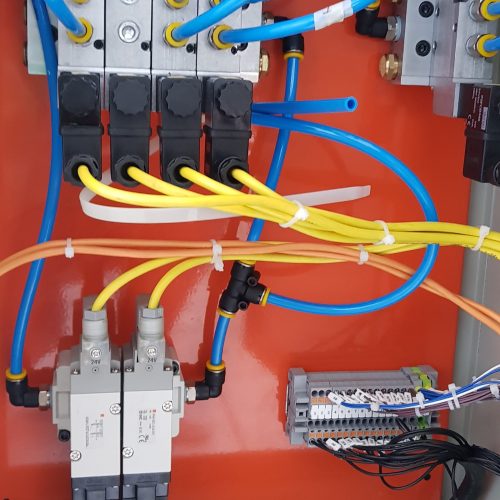

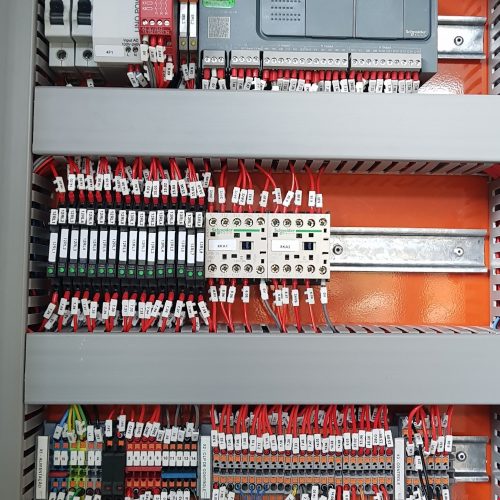

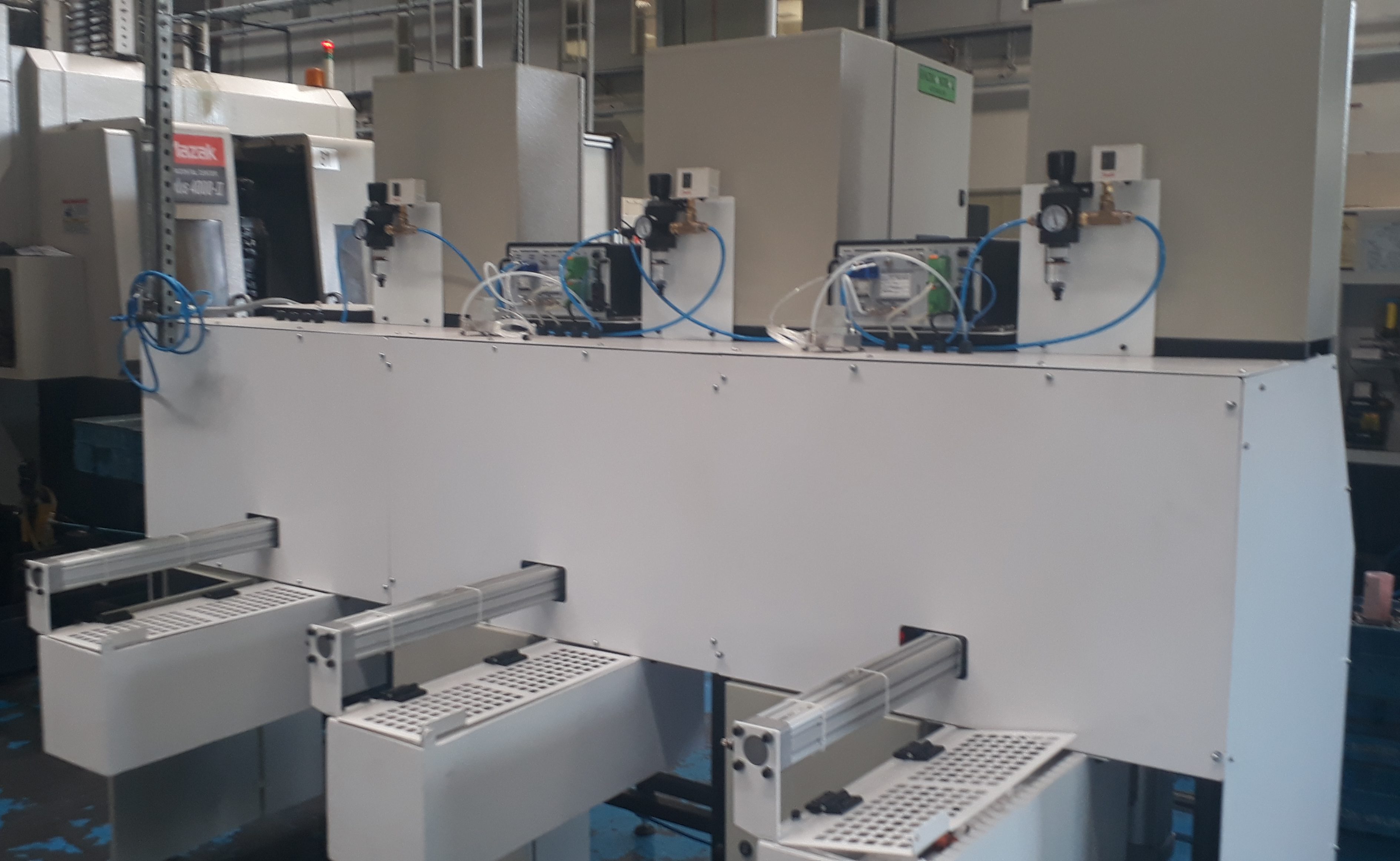

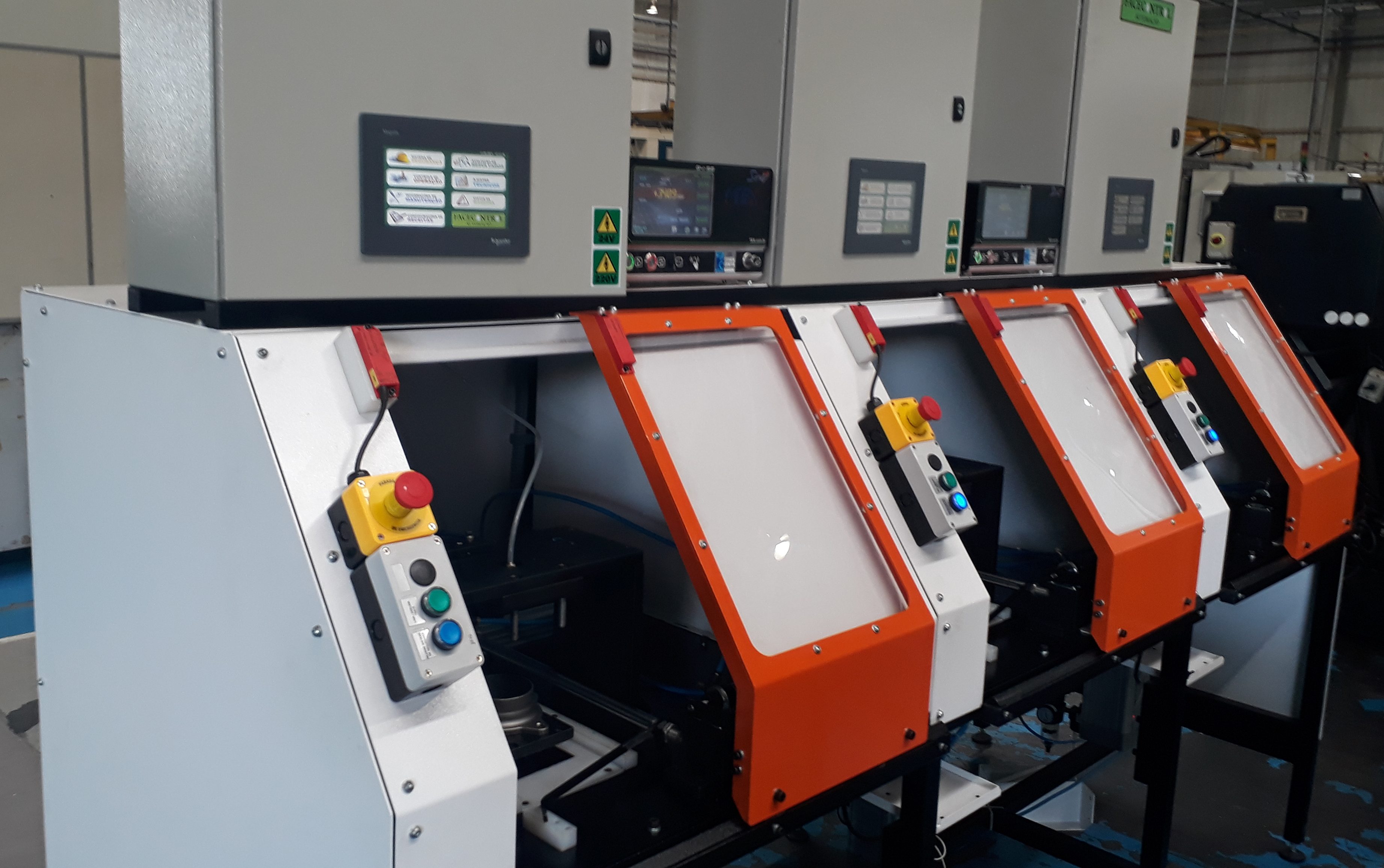

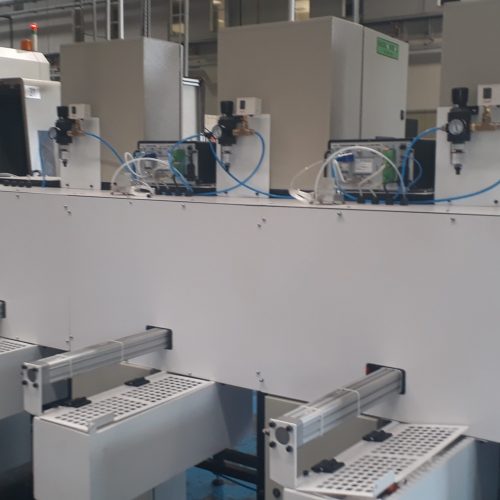

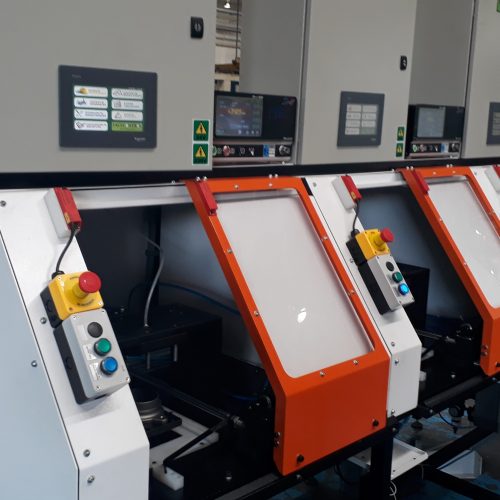

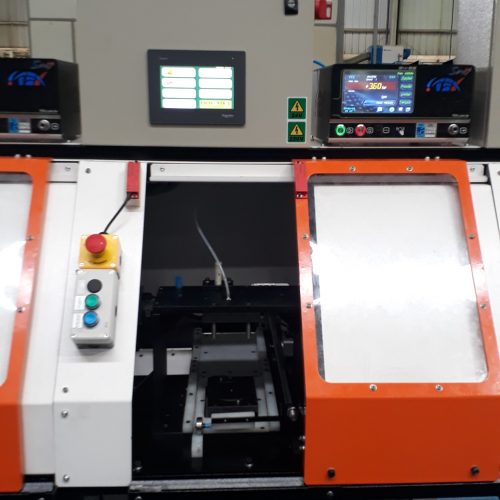

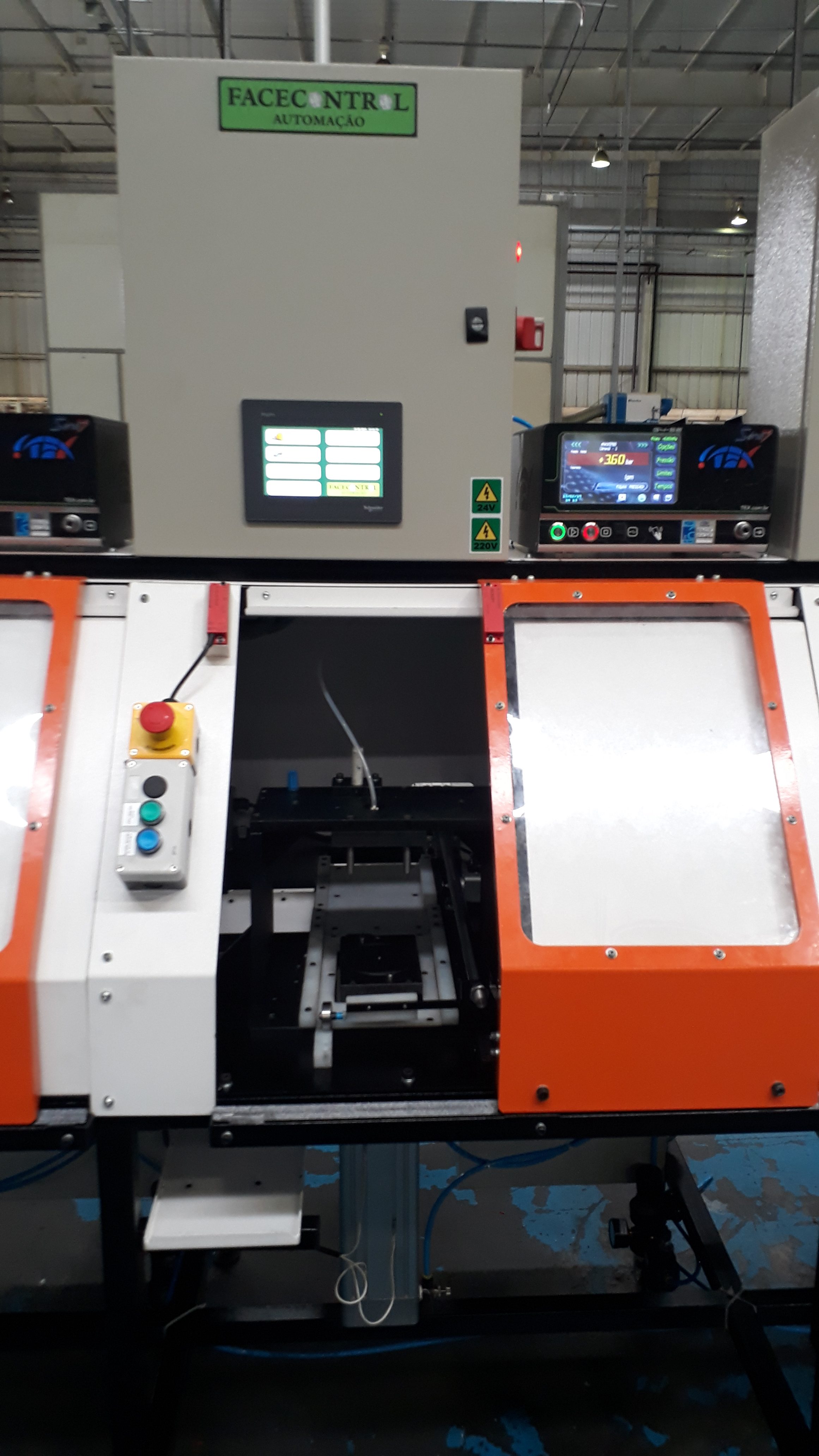

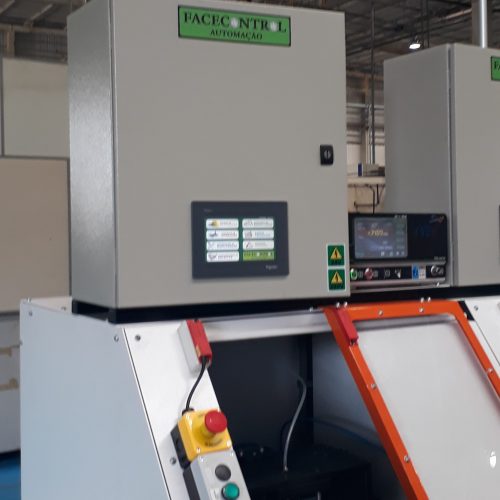

   Abaixo, confira algumas fotos da bancada:





Tem necessidade de uma bancada que realize o teste acima mencionado? Ou precisa de um teste específico? A Facecontrol Automação e Robótica é especialista em fabricação de bancadas de testes, então entre em contato e solicite um orçamento da bancada que necessita.
